SPTサンプラーTuflokの掘削

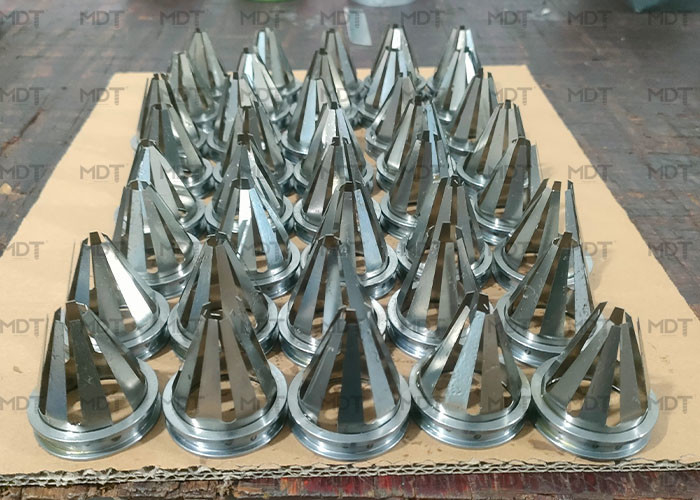

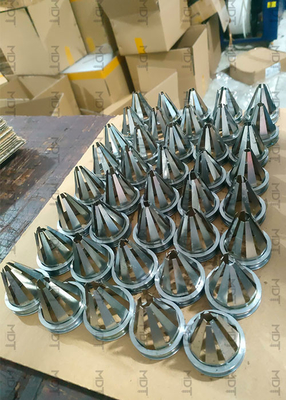

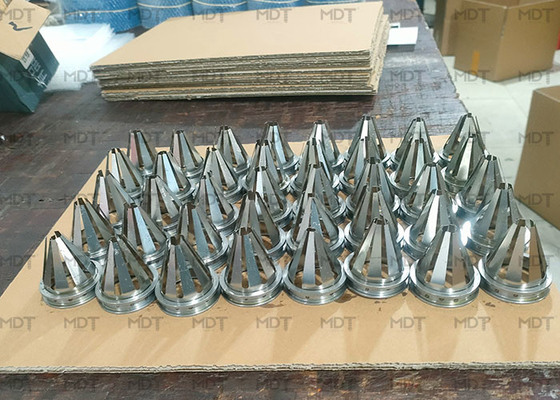

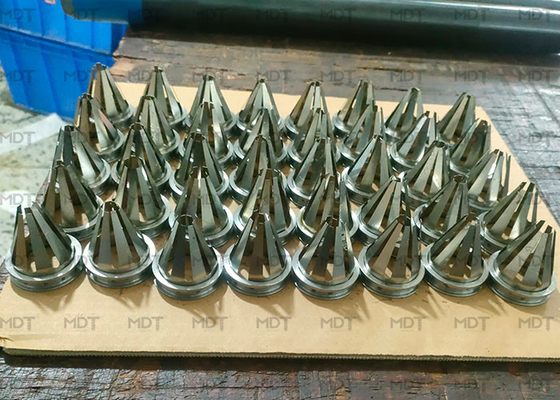

SPTコアキャッチャー

BS 1377：パート9：1990およびASTM規格に対する標準貫入試験（SPT）を実行するためのSPTスプリットチューブサンプラーの設計。トップボールバルブアダプター、スプリットスプーンのペア、およびオープンSPTシューは、スプリットチューブサンプラーの完全な構成です。サンプラーのオプションとして、スチール製のバスケットリテーナーもご利用いただけます。ボールバルブアダプターは、サンプルがボアホールから引き出されるときにサンプラーからサンプルが洗い流されるのを防ぎます。砂利や緩い材料でSPT（c）テストを実行するために、60度のノーズコーンまたは60度のポイントを持つ長い中実のロッドを使用できます。トップアダプターのネジ接続は、サンプラーを駆動するために使用されているドリルロッドのタイプによって異なります。最も頻繁に使用されるロッドは、1-1 / 2 "BSウィットワース、NWYロッド、BWまたはAWです。

標準のスプリットチューブサンプラーは、外径2 "（50.8 mm）x 1-3 / 8"（34.9 mm）ID x 18 "（457 mm）/ 24"（610 mm）の長さです。過酷な運転条件では、ヘビーデューティーの「Tuflok」デザインが利用可能です。

コンポーネント：
1.ボールバルブアダプター
2.SPTソリッドロッド
3.SPTノーズコーン
（2）。スプリットチューブ
（3）。バスケットリテーナー
（4）。SPTシューズ
