2400rpm完全な油圧土のボーリング機械の携帯用高速
MDT-2完全な油圧携帯用掘削装置は遠隔地域の地質調査のために設計されている一種の軽い装備である

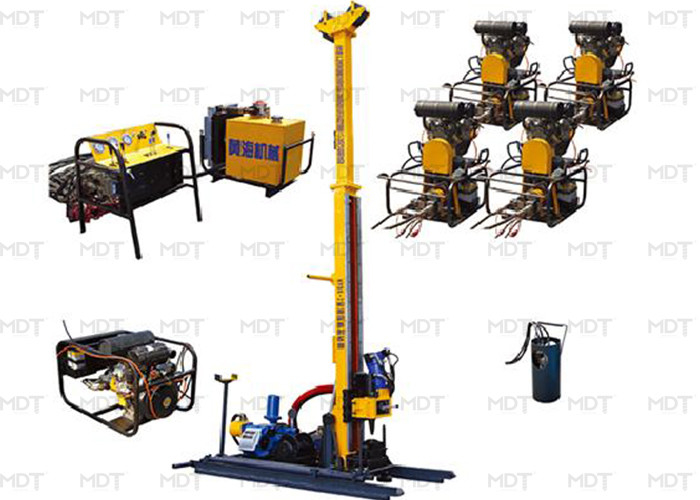

MDT-2/MDT-2Aの完全な油圧携帯用掘削装置
I.Generalの概観
MDT-2完全な油圧携帯用掘削装置は入ること困難な遠隔地域の地質調査のために設計されている一種の軽い装備である。それはワイヤー ライン芯を取る技術とのダイヤモンドの訓練のために主に適している。装備はディーゼル電源装置、油圧装置、コントロール パネル、マスト、主要なウィンチ、ワイヤーラインのウィンチ、ドリルの頭部、供給システム、footclamp、等から成っている。すべての表面の芯を取る機能のために運転される装備は完全に油圧である。分裂様式の設計はほとんどの得難い区域に交通機関を促進するよいassemblabilityおよびdisassemblabilityの装備をする。厳密な制御システムと強い構造は高い浸透率および顕著な信頼性を保障する。
Ⅱ. 主要な技術的な特徴:
1. 完全な油圧およびドリル ヘッド モデル。ドリルのヘッド回転は2つのディーゼル機関によって運転される4つの油圧ポンプによって実現される;これはまた供給の水圧シリンダシステムにより高いおよび低速で与える完全な打撃を実現させる。
2. よいdismantlabilityを使って。装備は電源装置、油圧オイル タンク、処理のプラットホームおよび操作のメカニズムのすなわち鋭いセクションを含んで設計の採用された割れ目のタイプ、である。従ってそれらは軽量で、マンパワーか動物力によって運ぶことができる。装備はより強い適応性と45°-90°の穴のあくことのための狭いスペースで加えられ、行うことができる。
3. 強い技術の適応性。ワイヤー ライン芯を取る技術とのダイヤモンドの訓練のほかに、それは強い技術の適応性にある。それは他のどの層の訓練および供給条件のためにも適当である。
Ⅲ. MDT-2指定
| ディーゼル機関 | モデル | YC2108 |
| 力 | 33Kw （44HP） ×2 | |
| 評価されるRPM （出荷時設定） | 2400rpm/min | |
| 鋭い容量 | BQ | 500m （1640ft） |
| NQ | 350m （1148ft） | |
| HQ | 120m （393ft） | |
| ドリルの頭部 | RPM | 2つの転位のSteplessの変更0-1200 RPM |
| 最高。トルク | 900 N·m （666lbf·ft） | |
| 最高。紡錘の持ち上がる容量 | 50 kN （11000のlbf） | |
| 最高。供給力 | 25 kN （5500のlbf） | |
| 第一次ポンプ | 油圧ポンプ 回転子の運転のための軸ピストン可変的な変位のTriplexポンプ、ウィンチの泥ポンプ及び水平になるジャッキ。 システムを感じていて負荷が。 |
第1ポンプ:25MPaの67LPM 第2ポンプ:20MPaの43LPM 第3ポンプ:20MPaの30のLPM 4rdポンプ:20MPaの7つのLPM |
| 主要な起重機の容量 | 高く上げる力（単一ワイヤー）を | 20kN （4400lbf） （裸ドラム） |
| 高く上げる速度（単一ワイヤー）を | 84-165m/min （裸ドラム） | |
| 鋼線の直径 | 14のmm （0.55インチ） | |
| 鋼線の長さ | 30のm （98.42feet） | |
| ワイヤーラインの起重機の容量 | 高く上げる力（単一ワイヤー）を | 800のKg （1760lb） （裸ドラム） |
| 高く上げる速度（単一ワイヤー）を | 96-255m/min （裸ドラム） | |
| 鋼線の直径 | 6つのmm （0.23インチ） | |
| 鋼線の長さ | 500のm （1640フィート） | |
| マスト | マストの高さ | 5つのm （16.4フィート） |
| 角度を調節するマスト | 0°-90° | |
| あく角度 | 90ºverticalに横の45º | |
| 棒の引き | 1.5m | |
| 供給の打撃 | 1800のmm （5.9ft） | |
| 泥ポンプ | タイプ | 交換ポンプTriplexプランジャー |
| モデル | BW100 | |
| 他 | 重量（プラットホームのタイプ） | 1500のKg （3306のlb） |
| 次元（L×W×H） | 3500×1500×1300mm （11.48×4.92×4.26ft） |
IV. HYDX-2Aの指定
| ディーゼル機関 | モデル | Cummins 4BTA3.9-C100 （充満水は冷却し、ターボチャージ） |
| 力 | 74Kw （99HP） | |
| 評価されるRPM （出荷時設定） | 2200rpm | |
| 鋭い容量 | BQ | 500m （1640ft） |
| NQ | 350m （1148ft） | |
| HQ | 120m （393ft） | |
| ドリルの頭部 | RPM | 4つの転位のSteplessの変更0-1200 RPM |
| 最高。トルク | 900 N·m （666lbf·ft） | |
| 最高。紡錘の持ち上がる容量 | 50 kN （11000のlbf） | |
| 最高。供給力 | 25 kN （5500のlbf） | |
| 第一次ポンプ | 油圧ポンプ 回転子の運転のための軸ピストン可変的な変位のTriplexポンプ、ウィンチの泥ポンプ及び水平になるジャッキ。 システムを感じていて負荷が。 |
第1ポンプ:22MPaの156LPM 第2ポンプ:20MPaの40LPM 第3ポンプ:20MPaの13のLPM |
| 主要な起重機の容量 | 高く上げる力（単一ワイヤー）を | 20kN （4400lbf） （裸ドラム） |
| 高く上げる速度（単一ワイヤー）を | 84-165m/min （裸ドラム） | |
| 鋼線の直径 | 14のmm （0.55インチ） | |
| 鋼線の長さ | 30のm （98.42feet） | |
| ワイヤーラインの起重機の容量 | 高く上げる力（単一ワイヤー）を | 800のKg （1760lb） （裸ドラム） |
| 高く上げる速度（単一ワイヤー）を | 96-255m/min （裸ドラム） | |
| 鋼線の直径 | 6つのmm （0.23インチ） | |
| 鋼線の長さ | 500のm （1640フィート） | |
| マスト | マストの高さ | 6つのm （19.68フィート） |
| 角度を調節するマスト | 0°-90° | |
| あく角度 | 90ºverticalに横の45º | |
| 棒の引き | 1.5m | |
| 供給の打撃 | 1800のmm （5.9ft） | |
| 泥ポンプ | タイプ | 交換ポンプTriplexプランジャー |
| モデル | BW100 | |
| 他 | 重量（プラットホームのタイプ） | 3500のKg （7716のlb） |
| 次元（L×W×H） | 5000×2200×1800mm （16.4×7.28×5.9ft） |
|
| 輸送の方法 | クローラー |
