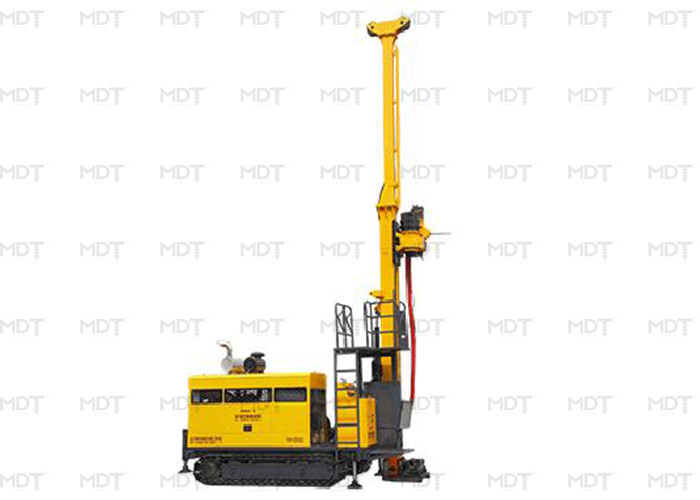

鉱山調査のための90度の携帯用健康な掘削装置
鉱山調査の訓練のための完全な油圧コア試すいの装備
概要の導入
MDT-6油圧コア試すいの装備、H.H.ドリル技術の訓練機械類Co.、株式会社によってなされる最新の新製品は世界の高度の技術に基づいて開発される完全に新タイプされた掘削装置である。MDT-6は設計で適度、優秀で性能で、容易で操作のために便利な維持のためにである。
1.Mainは装備の特色になる:
トラックが装備されている装備に油圧ドライブがある。それは2つのギヤのために調節可能な報告書可変的なモーターおよび速度をによって運転されて力の頭部が高度の構造、所有する。速度可変性の鎖によってオイル シリンダー働きによって、性能は安定し、信頼できる。マストは0°からの90°に範囲で調節可能適切な穴訓練の角度を保障するためにである。装備の低引力の中心は安定した操作を約束する。そしてそれは広い眺めの便利で、快適な働く状況をオペレータに与える。つまり、装備に美しい輪郭があり、people-oriented設計考えを示す。
1）信頼できる質
主要な部分そして付属装置は、エンジンを含んで、ディーゼル機関、油圧ポンプ、ギヤ減力剤およびある主弁および油圧付属品、有名なブランドのすべてのプロダクトである。
2) 高性能
大きいトルク、強力な原動力、理性的で、実用的な設計、高度の制御モードおよび6メートルの長さの（19.7フィートの）訓練棒の保証装備の高い作業能率。
3）環境保護
ディーゼル機関は専門的に騒音および装備を都会で作動すること適切にする他の汚染（騒音は72dbにあることができない）を減らすように設計されている。
4）省エネ
助けを最低の範囲に原動力および熱排出の消費を減らすためにローディング センサー制御する高度の技術装備。
MDT-6に顕著で外的な出現、密集させた構造、信頼できる機能、および適用範囲が広いオペレーティング システムがある。これらの要因はすべて装備に国内および外国に市場の同じプロダクト間の最もよい選択をした。
2.Application範囲
MDT-6は傾いた、縦の訓練に適用することができる。ダイヤモンドおよび炭化物の合金によってかまれる訓練のそれはが装備されている地質学、冶金学、石炭鉱業、原子力の企業および水文学の測定の分野で装備で使用することができる。
II. MDT-6の主要なパフォーマンス パラメータ
これらのテーブルの図は、分野の経験に基づいて計算され、適度に期待されるかもしれない。
実際の鋭い容量は内部把握用具によって決まり、条件、訓練技術および装置は使用した。
| ディーゼル機関 | モデル | Cummins 6CTA （充満水は冷却し、ターボチャージ） |
| 変位 | 8.3L （2.19米国のガロン） | |
| 力 | 179kW （240HP） | |
| 評価されるRPM （出荷時設定） | 2200rpm | |
| 鋭い容量 | BQ | 2000のm （6560フィート） |
| NQ | 1600のm （5248フィート） | |
| HQ | 1300のm （4264フィート） | |
| PQ | 1000のm （3280フィート） | |
| ドリルの頭部 | 回転モーター | 二重油圧モーター -可変的、リバーシブル メーカー:SAUER-DANFOSS |
| RPM | 2つの転位のSteplessの変更0-1100 RPM | |
| 比率 | 第1 8.776:1 第2 2.716:1 |
|
| ヘッド オープナ | 横に油圧ドライブとの方法を滑らせること | |
| 最高。トルク | 6400 N·m （4717のlbf·ft） | |
| 把握直径 | 121のmm （4.76インチ） | |
| 最高。紡錘の持ち上がる容量 | 220 kN （49456のlbf） | |
| 最高。供給力 | 110 kN （24728のlbf） | |
| 第一次ポンプ | 油圧ポンプ: 回転子の運転のための軸ピストン可変的な変位のTriplexポンプ、ウィンチの泥ポンプ及び水平になるジャッキ。 システムを感じていて負荷が。 |
メーカー:DANFOSS 第1ポンプ:32MPaの200LPM 第2ポンプ:28MPaの120LPM 第3ポンプ:28MPaの120のLPM |
| 油圧タンク | 容量 | 420のL （111の米国のガロン） |
| 主要な起重機の容量 | 高く上げる速度（単一ワイヤー）を | 44m/min （裸ドラム） |
| 高く上げる力（単一ワイヤー）を | 120kN （26976のlbf） | |
| 鋼線の直径 | 22のmm （0.86インチ） | |
| 鋼線の長さ | 60のm （196.85フィート） | |
| ワイヤーラインの起重機の容量 | 高く上げる力（単一ワイヤー）を | 15 kN （3372のlbf） （裸ドラム） |
| 鋼線の直径 | 6つのmm （0.24インチ） | |
| 鋼線の長さ | 2000のm （6560フィート） | |
| マスト | マストの高さ | 11.2 m （37.74フィート） |

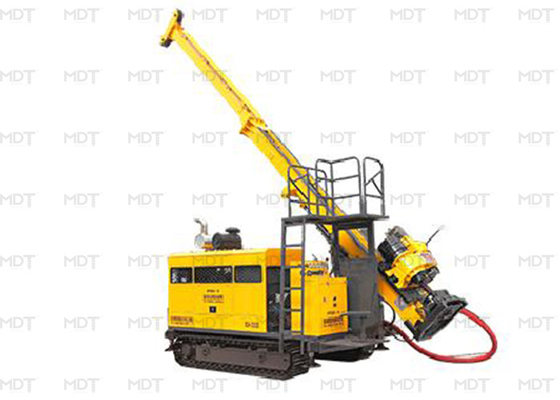

| 角度を調節するマスト | 0°-90° | |
| あく角度 | 90ºverticalに横の45º | |
| 供給の打撃 | 3800 mm （150インチ） | |
| 滑りの打撃 | 1100のmm （43.3インチ） | |
| 供給の引き | 22000kg （48510のlb） | |
| 供給推圧 | 11000kg （24255のlb） | |
| 泥ポンプ | タイプ | 交換ポンプTriplexプランジャー |
| モデル | BW320 | |
| 打撃 | 110mm （4.3インチ） | |
| 出力容積 | 320,230,165,118のL /min （84.5、61、44、31の米国のガロン/分） |
|
| 排出圧力 | 4.0、5.0、6.0、8.0 Mpa （580、725、870、1160のpsi） |
|
| フィート クランプ | 規模を締め金で止めること | 55.5-117.5 mm （2.18-4.63インチ） を通して穴Ф154mm （6.06インチ） |
| 他 | 重量 | 14000のKg （30864のlb） |
| 輸送次元（L × Wの×H） | 6250×2240×2750mm （20.5×7.34×9.02 ft） |
|
| 輸送の方法 | 鋼鉄クローラー |
